dübelholz – holz-beton-verbunddecke

Schema Holz-Beton-Verbund-Decke

hbv-decke

Bei der Holz-Beton-Verbund-Decke (HBV-Decke) werden die Stärken von zwei unterschiedlichen Baustoffen zu einem leistungsfähigen Bauelement kombiniert. Bei Biegeträgern wird die gedübelte Brettstapeldecke in der Zugzone eingesetzt, während der Beton die Druckspannungen im oberen Bereich übernimmt. Damit die beiden Materialquerschnitte zusammenwirken können, ist ein Schubverbund notwendig. Zur Herstellung dieses Schubverbunds haben sich Schubkerven in Kombination mit Tellerkopfschrauben als Abhebesicherung bewährt.

ein hybrides bauteil

HBV-Decken aus Dübelholz haben einen ausgezeichneten Schallschutz (durch die hohe Masse), sind rauch- und löschwasserdicht und eignen sich dadurch optimal für mehrgeschossigen Wohnungsbau und Bürogebäude.
Des Weiteren übernimmt der Aufbeton die Aussteifung der Deckenscheibe und lässt sich bei Bedarf an einen Stahlbetontreppenhauskern optimal anbinden. Brandschutzdurchführungen lassen sich analog zu einer Stahlbetondecke ausführen.
Die sichtbare Deckenunterseite kann bei Bedarf mit dem Akustik-Premium-Profil ausgestattet werden. So lassen sich die hohen Anforderungen an Akustik, Schallschutz, Brandschutz, Statik und Ästhetik in einem modernen Gebäude erfüllen.

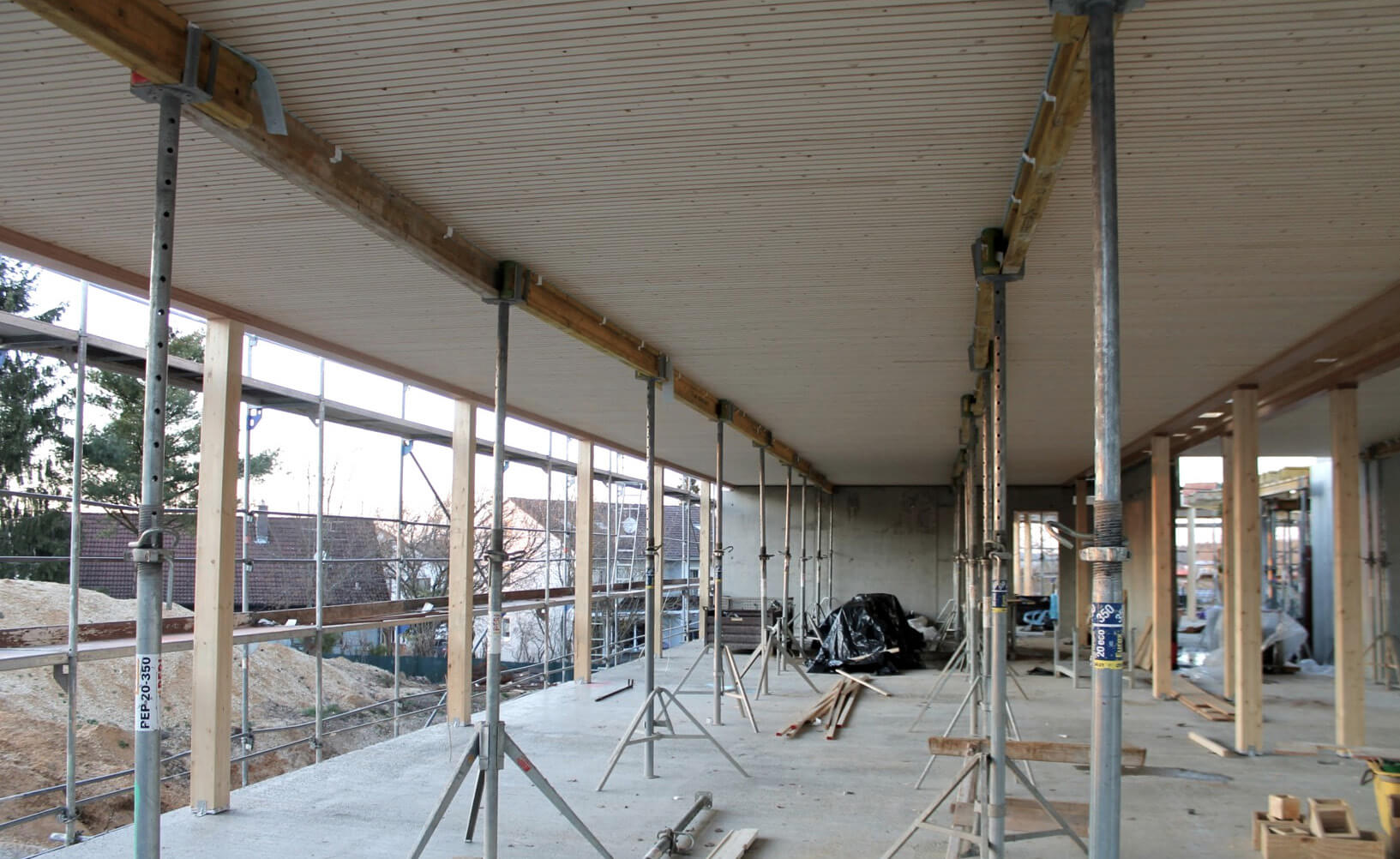

Stützen unter Holz-Beton-Verbund-Decke auf Baustelle

Vor dem Betonieren wird die Decke leicht überhöht – so kann die Anfangsdurchbiegung der Decke durch ihr Eigengewicht ausgeglichen und die spätere Verformung reduziert werden.
